灯火回路+ワイパー装置トレーニング・ボード

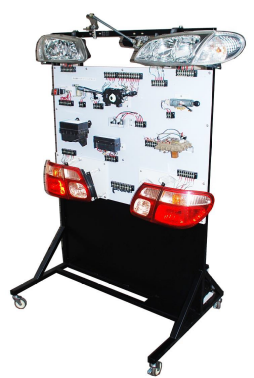

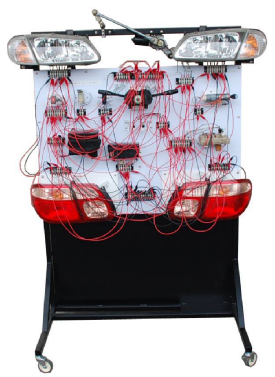

写真左は配線前右は配線後のイメージです。


実際と異なる場合があります。


■注文番号 製品名：
S125-TWS灯火回路+ワイパー装置トレーニング・ボード

■製品説明：
自動車の灯火回路とワイパー回路を、クリップ付きコードなどを使用して生徒が配線することにより灯火装置とワイパー回路の配線を理解させることができる実習装置です。
ボード上には実物のヘッド･ランプ、テール･ランプ、ウインカー・ランプ、イグニション・スイッチ、コンビネーション・スイッチ、ウインカー・リレー、ハザード・スイッチ、ヒューズ、ワイパー・モータ、端子台がセットされています。
12Vバッテリ（別売り）に接続してライト･コントロール･スイッチを作動させるとヘッド･ランプなど各ランプが点灯し、ワイパー・スイッチを入れるとワイパーが作動します。
付属品：取扱説明書（配線図付き）、赤、黒クリップ付きコード、バッテリコード１セット
アニメーションCD-ROM 「MZ660-TKW 灯火回路とワイパーの構造」 1セット
参考：　電源はバッテリの代わりにM041－DCP　直流安定化電源（別売り）もあります。


大きさ・重量: 1100x840x1600mm 30kg　12VDC



 数量:
